1. værktøj og materialer krævet
Feltopteringsstik (RJ45, M12 eller anden type).
Kabelstripper (til præcis fjernelse af jakke).
Punch-down værktøj (til IDC-afslutning).
Kabeltester (for at verificere kontinuitet og ydeevne).
Saks eller skylle -skærer (til trimning af ledninger).

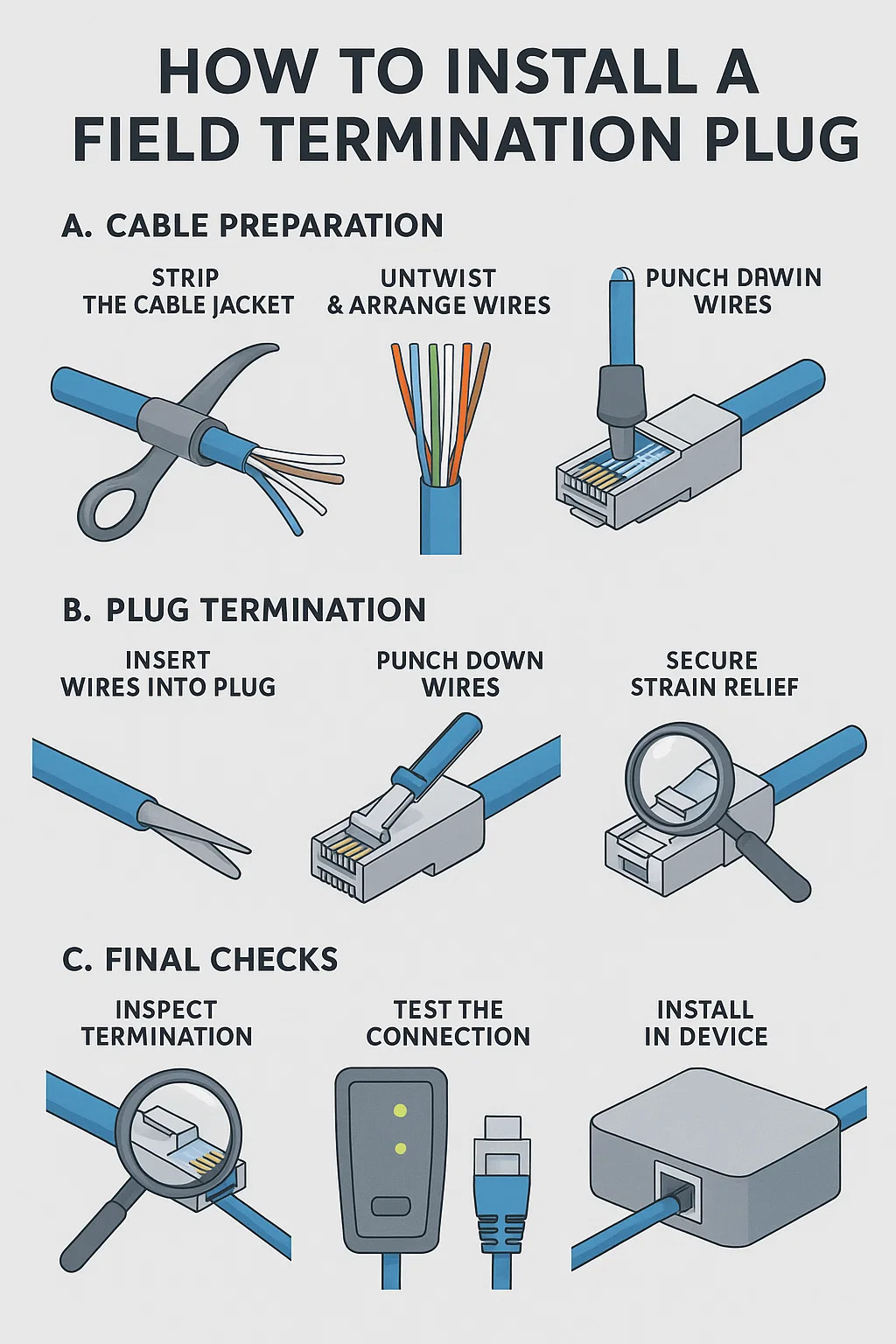

2. trin-for-trin installation
A. Kabelforberedelse
-Strip kabeljakken
Brug en stripper til at fjerne 1-1,5 tommer af den ydre jakke.
Undgå at nickere indre ledere.
-Tountwist & arranger ledninger
Følg stikkens farvekode (T568A eller T568B).
Hold vendinger intakt op til termineringspunktet.
-Trim ledninger i længden
Skær ledninger jævnt, hvilket efterlader 0,25-0,5 tommer udsat.

B. Plugterminering
-Insert ledninger i plug
Juster ledere med stikkens IDC -slots.
Sørg for ikke krydsede eller løse ledninger.
-Punch down ledninger
Brug et nedbørsværktøj til at sæde ledninger fast.
Anvend jævnt pres for at undgå delvise forbindelser.
-sikker belastning af belastning
Klem kabeljakken inde i stikket for at forhindre udtræk.

C. Endelig kontrol
-Inspekt afslutning
Bekræft ingen omstrejfende trådstrenge eller forkert justerede kontakter.
-Test forbindelsen
Brug en kabelcertificering (til højhastighedsnetværk) eller kontinuitetstester.
-Installer på enheden
Tilslut målenheden (IP -kamera, AP osv.), Og bekræft funktionaliteten.

3. almindelige fejl at undgå
Overtrimning af ledninger → dårlig kontakt.
Forkert ledningsordre → Signalfejl.
Spring over belastning af belastning → Kabelskade over tid.
Test ikke efter installation → skjulte fejl.

4. Hvornår skal man igen terminere
Hvis test mislykkes (åben/kortslutninger).
Hvis stikket føles løs eller ustabilt.
Hvis korrosion eller skade er synlig.

Trin	Handling	Kritiske detaljer	Værktøj/check
1. Stripkabel	Fjerne 1–1,5 tommer af ydre jakke uden at beskadige indre ledere.	Undgå at skære i trådisolering; Bevar vendinger i nærheden af jakke ender.	Kabelstripper visuel inspektion.
2. Arranger ledninger	Untwist og juster ledninger til T568A/b ordning.	Oprethold vendinger til IDC -slots; Ingen krydsede par.	Følg Plug's Color Guide (trykt eller støbt).
3. trim ledninger	Skær ledninger til 0,25–0,5 tommer udsat.	Sikre ensartet længde; Ingen flossede ender.	Flush -skærer (saks risikerer ujævne nedskæringer).
4. indsæt i stik	Sæde ledninger i plug's IDC -slots Indtil fuldt siddende.	Ledninger skal nå terminalbund; Ingen huller eller forkert justering.	Forstørrelsesglas (verificer siddepladser under dårlig belysning).
5. slå ned	Afslutte ledninger med Punch-down værktøj ved 45 ° vinkel.	Enkelt firma presse pr. Ledning; Undgå delvis slag eller overkomprimering.	Impact Punch-Down Tool (ikke-påvirkning kan kræve flere strejker).
6. Sikker belastningsaflastning	Klemkabeljakke inde i stikkrop.	Jakken skal greb tæt; Ingen udsatte ledninger uden for stik.	TUG -test: Blid træk for at bekræfte belastningsafvikling holder.
7. Testforbindelse	Kontroller kontinuitet, trådkort og (hvis relevant) POE/signalstabilitet.	Kontroller for åbner/shorts; Valider impedans for højhastighedslink.	Kabelcertificering (f.eks. Fluke) eller grundlæggende tester til pas/mislykket.
8. Installer i enheden	Opret forbindelse til slutpunkt (kamera, AP osv.), Og bekræft drift.	Sørg for, at pluglås sikkert; Ingen intermitterende afbrydelser.	Funktionel test (f.eks. Ping, videofeed, Poe Power Check).
