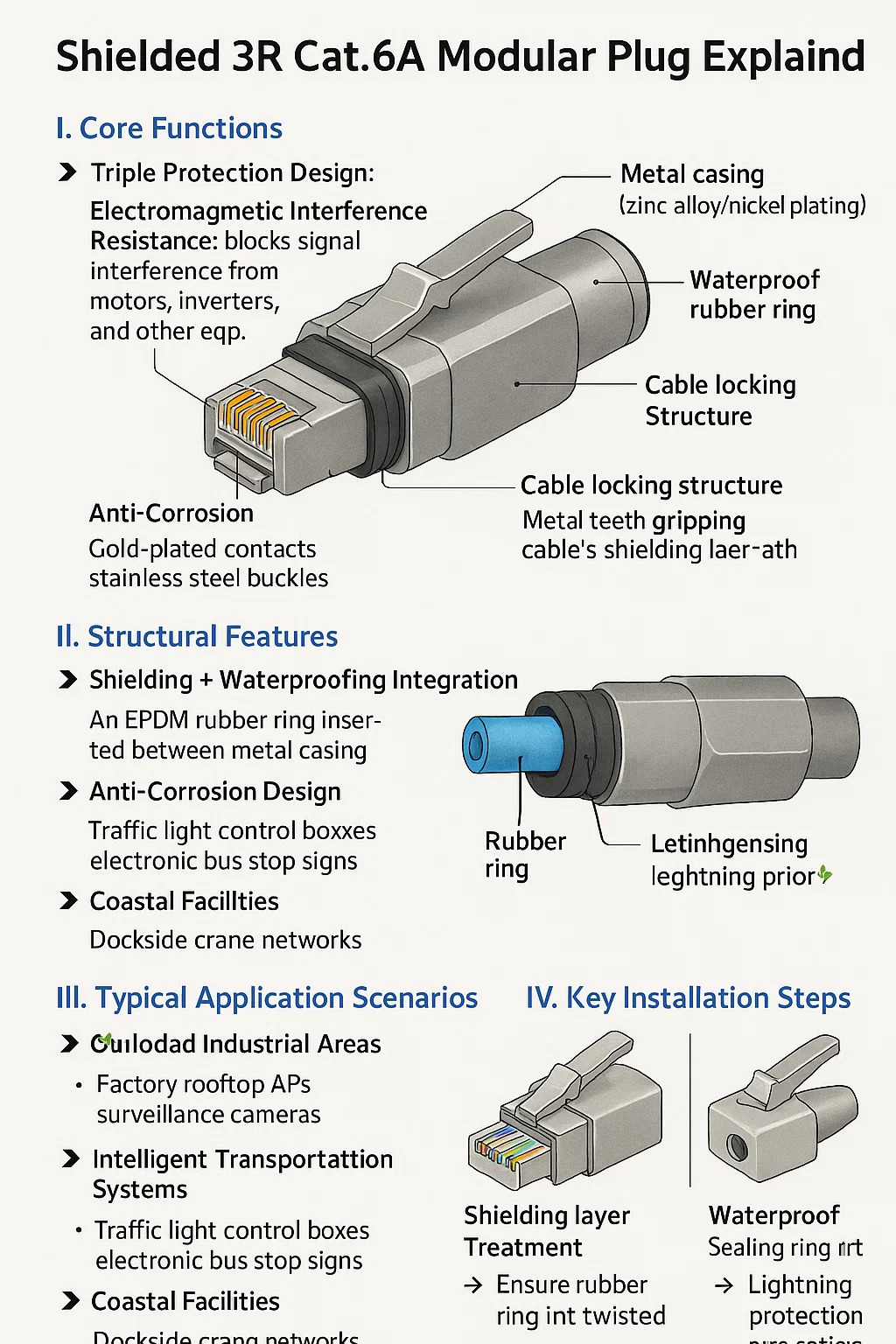

Afskærmet 3R Cat.6A modulstik Forklaret

I. Kernefunktioner

▸ Triple Protection Design:

Elektromagnetisk interferensmodstand: Metalhuset (zinklegering/nikkelbelægning) omslutter stikket og blokerer signalinterferens fra motorer, invertere og andet udstyr.
Udendørs vejrbestandighed: Huset har et anti-UV-lag (for at forhindre skørhed fra sollys) en vandtæt gummiring (for at forhindre indtrængning af regnvand), hvilket gør det velegnet til udendørs miljøer.
Fysisk anti-forskydning: Nogle modeller har forstærkede spænder for at modstå vindvibrationer eller utilsigtet træk.

II. Strukturelle egenskaber

▸ Afskærmende vandtætningsintegration:

En EPDM gummiring er indlejret i kanten af metalhuset, hvilket giver både afskærmende jording og IP54-stænksikker beskyttelse efter krympning.

▸ Anti-korrosionsdesign:

Forgyldte kontakter forhindrer oxidation, og rustfri stålspænder forhindrer korrosion, hvilket gør den velegnet til miljøer med høj luftfugtighed.

▸ Kabellåsestruktur:

Metaltænderne i haleenden griber om kablets afskærmningslag og ydre kappe, hvilket giver anti-træk og anti-løsende egenskaber.

III. Typiske anvendelsesscenarier

▸ Udendørs industriområder:

Fabriks AP'er på taget, overvågningskameraer - modstandsdygtighed over for motorinterferensregn og rustbeskyttelse.

▸ Intelligente transportsystemer:

Styrebokse til trafiklys, elektroniske busstoppesteder - afskærmning mod elektromagnetisk interferens fra køretøjer, og gummiringen forhindrer fugtkorrosion.

▸ Kystfaciliteter:

Krannetværk ved havnen – modstandsdygtighed over for salttågekorrosion, og metalhuset beskytter mod havvanderosion.

IV. Vigtige installationstrin

▸ Behandling af afskærmende lag:

Kablets metalafskærmningsnet skal helt dække stikkets metalhus; ellers vil anti-interferensfunktionen svigte (se diagrammet nedenfor).
Betjening mnemonic: Afisoler ledningen → Fold skærmlaget tilbage → Indsæt i stikket.

▸ Vandtæt forsegling Essentials:

Før du krymper, skal du sikre dig, at gummiringen ikke er snoet, og tryk med fingrene for at sikre en tæt pasform.

▸ Lynbeskyttelsesjording:

Brug en jordledning (hvis udstyret har en jordforbindelse) for at forhindre lynnedslagsskader.

V. Almindelige fejl og løsninger

VI. Sammenligning med ikke-skærmede 3R-stik
