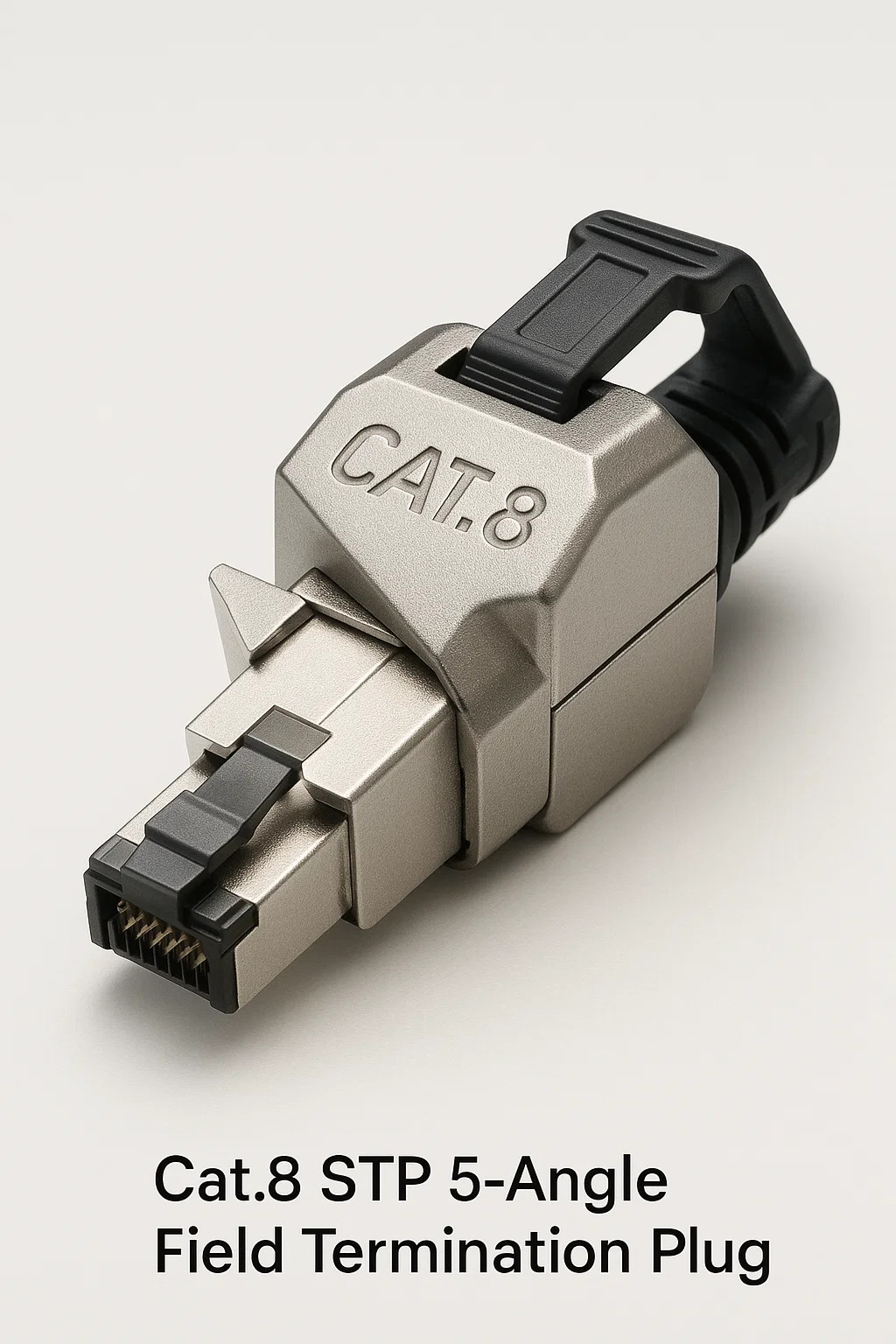

Cat.8 STP 5-vinkel feltafslutningstik

1. Kerne designformål
Rumoptimering: 45 ° Vinklede stikkropsruter kabler sidelæns ved at undgå obstruktion i trange installationer (f.eks. Serverstativets bageste porte).
Afskærmning med høj densitet: Kombinerer dobbeltlags STP-afskærmning (individuel parfolie samlet fletning) med vinklede jordforbindelse for at opretholde EMI-forsvar.

2. strukturelle træk
Præcisionsvinklet indsats
Metaliseret indsats roterer signalstier 45 ° internt, hvilket bevarer impedansen uden skarpe bøjninger.
Forstærket belastningsaflastning
Pivoting-klemme sikrer kablet, mens den tillader ± 30 ° retningsjustering efter installationen.
Industriel shell
Zinklegeringsboliger med IP67 tætning (valgfrit) modstår påvirkning, støv og fugt.

3. termineringsproces
Forberedelse af skjold
Skræl overordnet fletning tilbage, trimparfolier for at udsætte 3 mm for kontakt med plug's jordingringe.
Dirigenthåndtering
Indsæt ledninger i indtastede IDC -slots med <0,3 mm untwist - forkert justering mislykkes 40 Gbps tuning.
Jordforbindelsessekvens
Sikre parskærme til interne terminaler.
Fold den samlede fletning over jordforbindelse krave.
Snap-Shut Shield Cape for 360 ° dækning.

4. implementeringsscenarier
Datacentre: Top-of-rack-skifter med lodret stablede porte.
Robotik: artikulerede arme, der kræver kabelfleksibilitet.
Militær/rumfart: Vibrationstunge indkapslinger med pladsbegrænsninger.

5. Kritiske fordele
Versus lige stik • Gemmer 60% lateralt rum • Reducerer kabelmoment i porte
Versus adaptere • eliminerer ekstra forbindelsespunkter • Konserves signalintegritet for 2000MHz

6. Installationsadvarsler
Bøj radius kontrol
Oprethold ≥8x kabeldiameter før/efter stik; Skarpe bøjninger inducerer returtab.
Jordforbindelse
Testskjoldkontinuitet (0,1Ω max) - vinklet designs risiko jordhuller.
Værktøjsbegrænsninger
Kræver lavprofile nedstemningsværktøj til side-adgangsklarering.

7. Begrænsninger
Ingen feltreparationer: Beskadigede kontakter kræver udskiftning af fuld stik.
Portkompatibilitet: mislykkes i lavt dybde stikkontakter (f.eks. Legacy switches).
Omkostninger: 3 × Premium over standardkat.8 -stik.

8. Producent bemærker
Specialiserede mærker: Siemon (360 ° Max), TE-forbindelse (industriel IQ45), Panduit (vinklet snoet par).
Undgå generiske kloner: Knockoffs mangler impedans-matchede internals.
