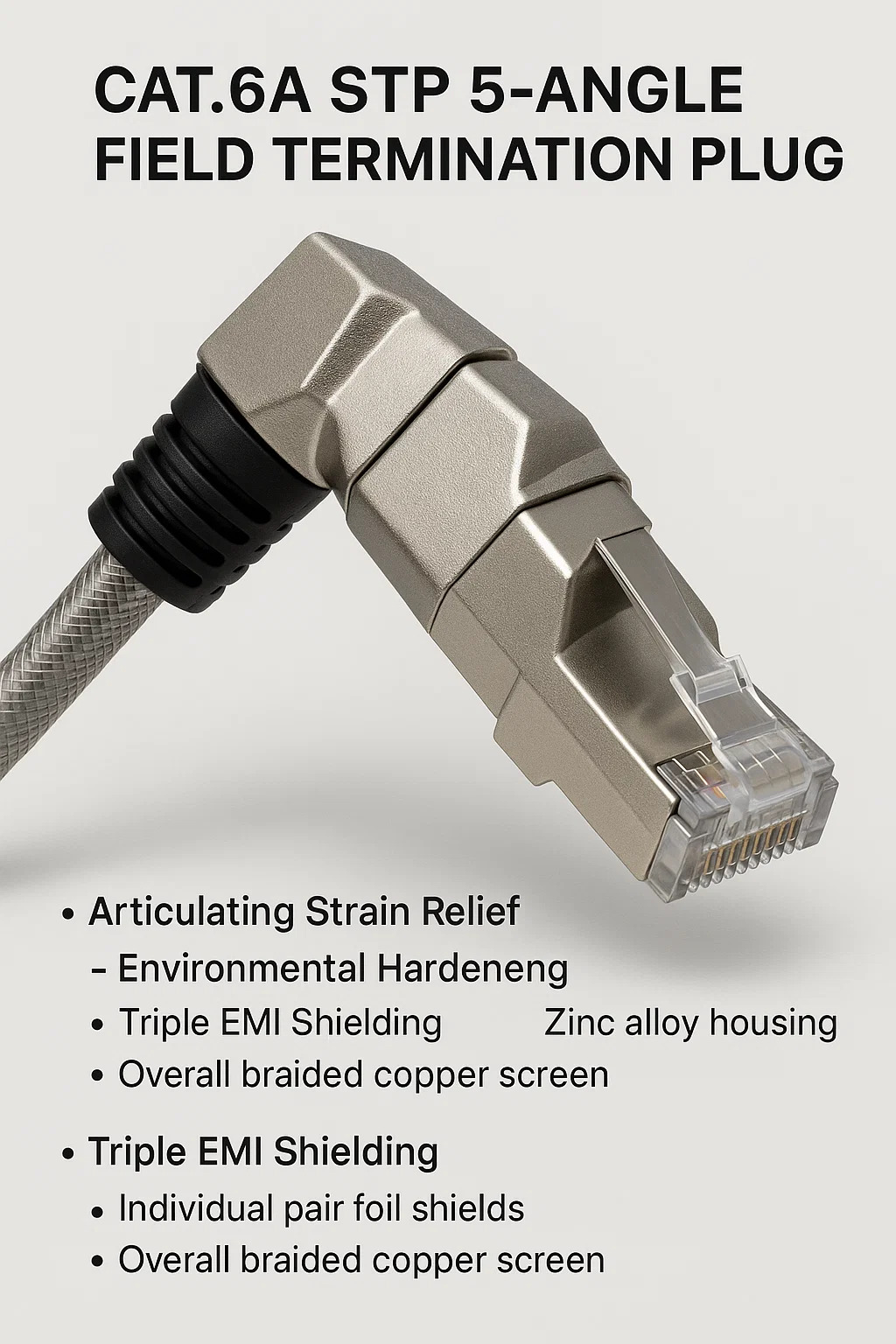

Cat.6a Stp 5 Angle Field Termination Plug

1. Kerne designformål
Rumoptimering: har en 45 ° vinklet krop med 5-positions justerbarhed (± 30 ° lodret, ± 15 ° vandret) til rute kabler i trange rum (f.eks. Serverracks, kontrolskabe).
Triple EMI -afskærmning: Kombinerer:
Individuelle par folie skjolde
Samlet flettet kobberskærm
Zinklegeringsboliger blokerer interferens fra motorer/VFD'er i industrielle omgivelser.

2. strukturelle innovationer
Artikulerende belastningsaflastning:
Pivoting krave absorberer vibration/flex stress (f.eks. Robotarme, AGV'er).
Miljøhærdning:
IP68-klassificerede tætninger (silikonepakninger gevind lås) modstår vand/støvindtrængning.
Høje kontakter:
50μ "guldbelagte stifter modstå 100.000 parringscyklusser og 90W Poe uden bue.

3. terminering af terminering
Shield Prep:
Fold den samlede fletning over kabeljakke; Klem under metalferrule.
Trimparfolier for at udsætte 3 mm; Afslut til jordforbindelsesfaner.
Trådhåndtering:
Vedligehold <8mm untwist; Indsæt i Keyed IDC -slots (T568B -standard).
Vinkellås:
Sæt orientering; Momentkrave til 0,6 N · m til tætningskomprimering.

4. nøgleapplikationer
Robotik: Kabelstyring i artikulerede arme (ISO 9409 Kompatibilitet).
Mobile maskiner: vibrations-tung implementeringer (tog, gaffeltruckopladere).
Harske miljøer: Fødevareforarbejdning (Washdown-klassificeret), kemiske planter.

5. Fordele vs. lige stik

6. Kritiske installationsregler
Skjoldbinding: Kontroller ≤0,1Ω modstand mellem stikskal og kabelskærm.
Bøjradius: Oprethold ≥4 × kabelliameter efter vinkeljustering.
Værktøjskrav: Brug lavprofile nedstemningsværktøj til vinklet adgang.

7. Fejlindikatorer
Poe nulstilles: dårlig pin -kontakt eller skjold jordforbindelsesfejl.
Hastighedsdråber: Ulykkede par> 10 mm eller EMI -lækage.
Overophedning: Overbelastede stifter (over 90W Poe).

8. Begrænsninger
Kabelkompatibilitet: Kræver CAT.6A STP (S/FTP eller F/UTP).
Portdybde: Pas muligvis ikke på lave stikkontakter (bekræft enhedsspecifikationer).
Omkostninger: 2–3 × Premium over standardstik.
