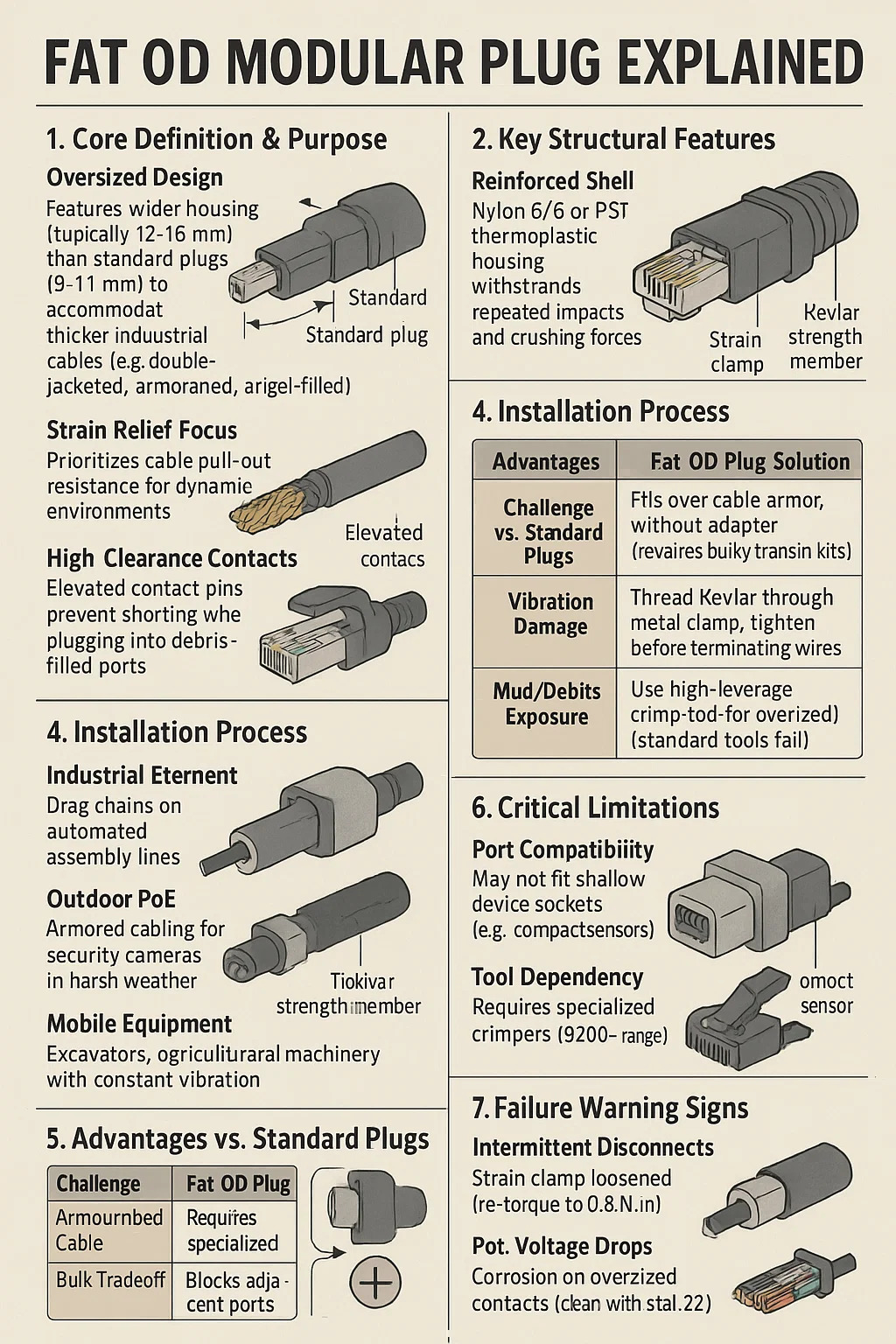

Fat OD Modulært stik Forklaret

1. kerne definition og formål
Oversized design: har et bredere hus (typisk 12–16 mm diameter) end standardstik (9–11 mm) til at rumme tykkere industrielle kabler (f.eks. Dobbeltjakke, pansrede eller gelfyldte).
Stammehjælpsfokus: Prioriterer kabeltudtræksmodstand for dynamiske miljøer (robotik, transportører, tunge maskiner).

2. nøgle strukturelle funktioner
Forstærket skal:
Nylon 6/6 eller PBT termoplastiske boliger tåler gentagne påvirkninger og knusende kræfter.
Dobbeltpunktstamme klemme:
Metaltænder greb kabeljakke kevlar styrke medlem separat.
Kontakter med høj klarhed:
Forhøjede kontaktstifter forhindrer kortslutning, når der tilsluttes affaldsfyldte porte.

3. typiske applikationer
Industrial Ethernet:
Dragkæder på automatiserede samlebånd.
Udendørs Poe:
Pansret kabling til sikkerhedskameraer i hårdt vejr.
Mobiludstyr:
Gravemaskiner, landbrugsmaskiner med konstant vibration.

4. installationsprocessen
Kabelforberedelse:
Strip ydre jakke for at udsætte 40–50 mm længde (afslører styrkereledere).
Styrke medlemslås:
Tråd Kevlar gennem metalklemme; Spænd, inden du afslutter ledninger.
Afslutning:
Brug værktøjet med høj gearing Crimp til store kontakter (standardværktøjer mislykkes).

5. Fordele vs. standardstik

6. Kritiske begrænsninger
Portkompatibilitet:
Passer muligvis ikke lavvandede enhedsstik (f.eks. Kompakte sensorer).
Værktøjsafhængighed:
Kræver specialiserede crimpere ($ 200 rækkevidde).
Bulk Tradeoff:
Besætter 2–3 × mere plads end RJ45; blokerer tilstødende porte.

7. Fejladvarselsskilte
Intermitterende frakobling: Silklemmen løsnet (re-drejningsmoment til 0,8 N · m).
Poe -spænding falder: Korrosion på store kontakter (rent med stabilitet 22).
Kabelkappe Glidning: Kevlar ikke fastgjort i metaltænder.
