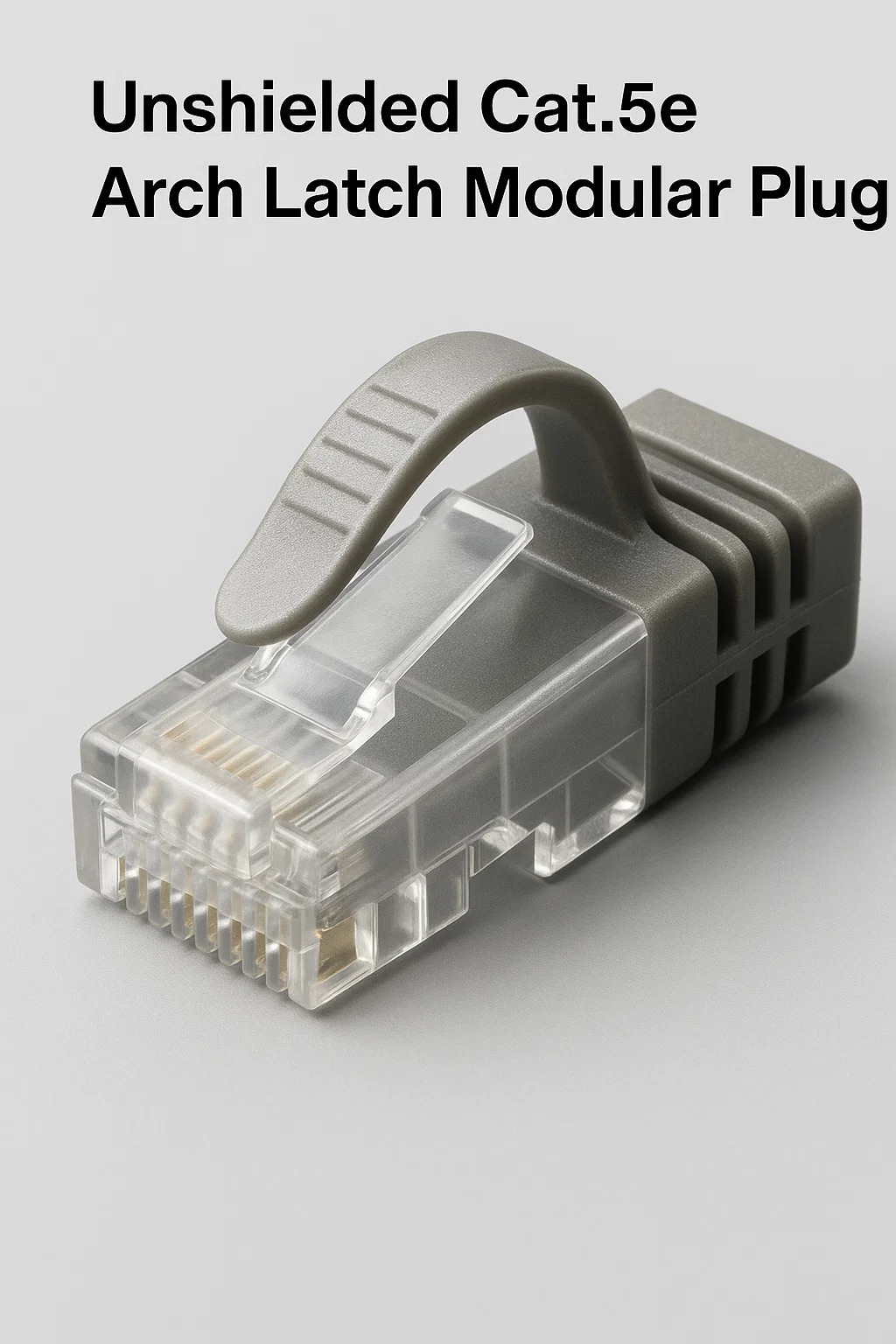

Uskærmet Cat.5e Arch Latch Modular Plug

1. Kernedesignformål

Sikker fysisk fastholdelse: Har en buet lås (forhøjet, ribbet flig) til højspændingsgreb, der forhindrer utilsigtet frakobling i vibrationsudsatte områder (f.eks. under skriveborde, værkstedsgulve).
Grundlæggende ydeevne: Understøtter 1 Gbps Ethernet til kontor/let industriel brug, hvor EMI er minimal.

2. Fysiske nøglefunktioner

Forstærket lås:
Designet med fortykket bue modstår at knække, når det bliver fanget af fødder, vogne eller udstyr.
Strækaflastning:
Indvendige ramper griber kabelkappe (ingen Kevlar nødvendig), overlever 50 lbs trækkraft.
Værktøjsløs enkelhed:
Ingen clips eller skruer – låsen udløses ved at trykke med tommelfingeren i en vinkel på 45°.

3. Opsigelsesproces

Strip & Juster:
Fjern ½" kappe; arrangere ledninger i T568B rækkefølge (ingen afvikling >13 mm).
Slide & sæde:
Skub ledningerne ind i stikket, indtil spidserne rammer frontvæggen.
Crimp:
Klem med standard crimper; låsen implementerer automatisk efterkomprimering.

4. Målansøgninger

Detail POS-systemer:
Sikrer kabler sparket af kunder under diske.
Uddannelseslaboratorier:
Tåler stoleben, der ruller over snore.
Let industri:
Transportør sidestationer med lav vibration.

5. Fejlscenarier og rettelser

6. Begrænsninger

Ingen afskærmning: Fejler i nærheden af ​​motorer, mikrobølger eller højspændingsledninger.
Kun Cat.5e: Ikke til 10 Gbps opgraderinger.
Genanvendelighed: Låsen svækkes efter 5 fjernelser; udskift, hvis den er løs.

7. Vs. Standard Cat.5e stik
