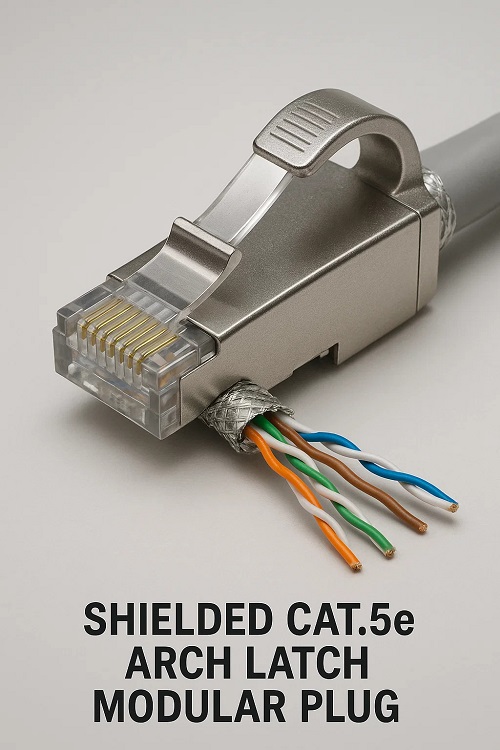

Afskærmet Cat.5e Arch Latch Modular Plug
1. Kernedesignformål
EMI Defence Physical Security: Kombinerer metalliseret afskærmning med en buet lås til miljøer med interferens og vibrationer (f.eks. fabriksgulve, medicinske laboratorier).
Kritisk jording: Skjoldet skal bindes til stikket for at aflede EMI/RFI-støj.
2. Strukturelle nøglefunktioner
Afskærmet hus:
Skal af zinklegering eller metalliseret plast leder interferens til jorden.
Forstærket buelås:
Fortykket, ribbet flig modstår snavs og gentagne stød.
Integreret jording:
Metaltænder gennemborer kabelskærmsfolie/fletning under krympning.
3. Opsigelsesarbejdsgang
Forberedelse af skjold:
Strip jakke for at blotlægge 15 mm skjold; fold flet/folie over jakke.
Jordbinding:
Placer skjoldet under stikkets metalklemmetænder.
Trådindføring:
Juster ledninger efter T568B; skub, indtil du sidder.
Krymp og lås:
Enkelt krympning:
Komprimerer kontakter
Bider skjold til bolig
Udsætter buelåsen.
4. Målansøgninger
Medicinsk udstyr:
Blokerer EMI fra MRI/ultralydsmaskiner i nærheden af netværk.
CNC maskinforretninger:
Modstår motorstøj og fysiske spark fra operatører.
Teatralske AV-systemer:
Overlever kabelslæbebåde under livebegivenheder.
5. Fejltilstande og rettelser
| Fejl | Årsag | Feltfix |
|---|---|---|
| EMI-støjstød | Skjoldet kommer ikke i kontakt med tænderne | Krymp igen med nedadgående kraft |
| Låsebrud | Lodret træk (ikke vinklet tryk) | Fastgøres med lynlåsløkke |
| Intermitterende Jord | Korrosion på skjoldtænder | Skrab tænder; anvende antioxidant |
6. Kritiske fordele vs. uafskærmet
| Trussel | Afskærmet buelåsestik | Uafskærmet version |
|---|---|---|
| EMI fra Motors | Afleder støj til jorden | Drops pakker; hastighedsregulering |
| Statisk udladning | Sti til jord forhindrer portdræbning | Risikerer beskadigelse af switch/enhed |
| Brug af skærmet kabel | Bevarer ende-til-ende-beskyttelse | Bryder skjold kontinuitet |
7. Begrænsninger
Jordafhængighed: Kræver jordede porte/enheder.
Genanvendelighed: Låsen svækkes efter 10 fjernelser.
Værktøjsforsigtig: Standardpressere kan savne skjoldbid.
