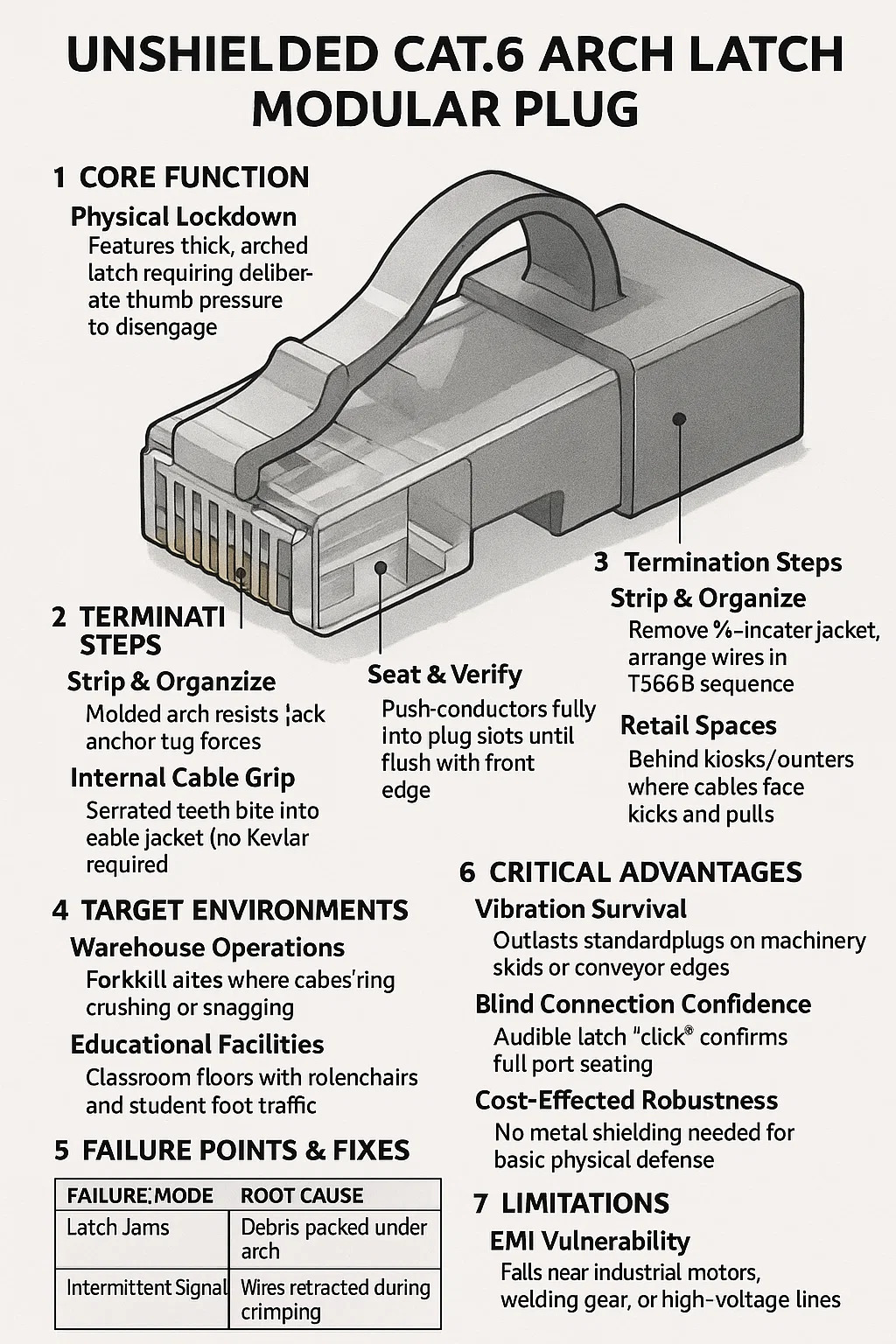

Uafskærmet Cat.6 Arch Latch Modular Plug

1. Kernefunktion

Fysisk låsning: Har en tyk, buet lås (ribbet eller kærv), der kræver bevidst tommelfingertryk for at udkoble, hvilket forhindrer utilsigtet frakobling i områder med høj trafik.
Ydeevnehåndtering: Understøtter 10 Gbps Ethernet op til 55 meter, målrettet mod miljøer, hvor EMI er ubetydelig, men kabler udsættes for fysisk misbrug.

2. Strukturelt byggeri

Forstærket låsedesign:
Støbt bue modstår at knække, når den sparkes eller hænger; modstår gentagne påvirkninger fra vogne/gåtrafik.
Internt kabelgreb:
Takkede tænder bider sig fast i kabelkappen (ingen Kevlar påkrævet), forankrer mod slæbekræfter på op til 50 lbs.
Kontaktintegritet:
Forgyldte stifter opretholder oxidationsbestandig forbindelse trods støv/snavs.

3. Opsigelsestrin

Strip og organiser:
Fjern ¾-tommer ydre jakke; arrangere ledninger i T568B rækkefølge med <13 mm untwist.
Sæt og bekræft:
Skub lederne helt ind i stikåbningerne, indtil de flugter med forkanten.
Crimp-implementering:
Enkelt krympning låser ledninger, griber jakken og klikker låsen i armeret position.

4. Målmiljøer

Lagerdrift:
Gaffeltruckgange, hvor kabler risikerer at blive knust eller hænge fast.
Uddannelsesfaciliteter:
Klassegulve med rullestole og studerende til fods.
Butikslokaler:
Bag kiosker/diske, hvor kabler står over for spark og træk.

5. Fejlpunkter og rettelser

Fejltilstand Root-årsag Mitigation på stedet
Latch Jams Rester pakket under buen Blæst trykluft under låsen
Intermitterende signalledninger trukket tilbage under krympning Slice-stik; opsige igen
Latch Wear Lodret frigørelsesforsøg Udskift stikket efter 5 grove fjernelser

6. Kritiske fordele

Vibrationsoverlevelse: Holder længere end standardpropper på maskinslæder eller transportørkanter.
Sikkerhed i blind forbindelse: Et hørbart "klik" bekræfter, at der sidder fuld port.
Omkostningspåvirket robusthed: Ingen metalafskærmning nødvendig til grundlæggende fysisk forsvar.

7. Begrænsninger

EMI-sårbarhed: Fejler i nærheden af industrimotorer, svejseudstyr eller højspændingsledninger.
Cat.6 Distance Cap: Ikke til 10Gbps løb ud over 55 meter.
Ingen afskærmningssti: Kan ikke eftermontere skærmede kabler uden at bryde ydeevnen.
